加速度振動傳感器是壓電裝置，也就是說，主傳感元件是一種壓電元件，其構造方式是在振動力的作用下，產生比例電信號。一些材料被發現是自然壓電的。石英是一種常用于加速度計的天然材料，具有無與倫比的長期穩定性。多晶陶瓷材料可以用來表現壓電性能。鋯鈦酸鉛(PZT)是加速度計“極化”后常用的一種材料。輪詢PZT使陶瓷在高溫下承受很高的直流電壓，試圖沿輪詢軸對齊磁疇。PZT顯示輸出隨時間自然衰減，需要頻繁重新校準。人工老化裝置的特殊努力降低了這種情況。高沖擊水平或高溫裝置也可能導致基于PZT的傳感器輸出發生變化。

　　一般來說，石英和PZT都用于制造加速度計。每種材料都有一定的優缺點。如前所述，石英具有優異的溫度穩定性，沒有老化效應，因此隨著時間的推移非常穩定。石英傳感器提供高電壓靈敏度，需要電壓放大器調節信號。帶大阻值電阻的電壓放大器通常固有噪聲更大，限制了***小可測量信號，但允許監測非常高的振動水平。基于PZT的傳感器提供高電荷輸出和高電容。使用“更安靜”的微電子電荷放大器，從而可以測量低電平振動。

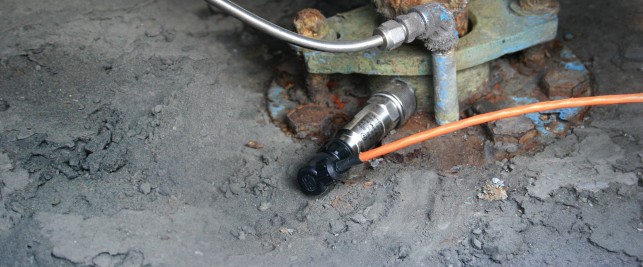

　　加速度計設計中應考慮的其他材料選擇包括外殼材料、連接器選擇和密封方法。工業加速度計需要在非常惡劣的環境條件下工作。惡劣的化學物質通常會使傳感器受到腐蝕，***終導致?lián)p壞。在惡劣的工業環境中，需要使用非腐蝕性316L不銹鋼外殼，以確保傳感器的生存能力。316L不銹鋼也用于其非磁性的性能，這是重要的周圍大型電機。經過陽極氧化處理的鋁質外殼經受不住極端條件。一些新型的傳感器正在出現，它們是復合外殼設計的。一些復合材料具有與不銹鋼相似的耐腐蝕性。連接器也應同樣堅固。在惡劣環境中，也需要帶密封密封件的不銹鋼連接器。像BNC這樣的非密封連接器，雖然很方便，但在工業條件下是無法生存的。BNC連接器在反復使用和劇烈振動下也容易磨損。污染物可能通過環氧樹脂密封件進入傳感器，并永久損壞傳感器。密封連接器和密封激光或電子束焊接確保傳感器與外界污染物密封。

　　三種基本結構設計用于制造工業加速度計。它們是彎曲、壓縮和剪切設計。這三種設計都包含壓電元件、地震質量、基座和外殼的基本組件。

　　在撓曲設計中，壓電元件以雙懸臂梁的形式固定在地震質量上。圖1顯示了在支點或底座處驅動的傳感元件/質量系統。彎曲設計具有較低的共振頻率，通常不適用于機械監測應用。由于其高輸出(高達100V/g)，彎曲設計在低水平、低頻地震應用中表現出色。受彎構件通常是環氧樹脂，這限制了其在高沖擊環境中的應用。

　　在撓曲設計中，壓電元件以雙懸臂梁的形式固定在地震質量上。圖1顯示了在支點或底座處驅動的傳感元件/質量系統。彎曲設計具有較低的共振頻率，通常不適用于機械監測應用。由于其高輸出(高達100V/g)，彎曲設計在低水平、低頻地震應用中表現出色。受彎構件通常是環氧樹脂，這限制了其在高沖擊環境中的應用。

　　壓縮設計通常是***簡單和***容易理解的。石英或陶瓷晶體夾在地震塊和底座之間，中間有一個彈性預緊螺栓。運動(振動)進入底座擠壓晶體，產生輸出。壓縮設計比彎曲設計更適合用于工業機械監測應用，因為它們具有高共振和更耐用的設計。由于基底應變和熱瞬態敏感性，壓縮設計通常具有厚基底，因此應在厚壁結構上使用。

　　剪切設計使傳感元件受到剪切應力。如圖3所示，壓電傳感元件和地震質量通過扣環固定在直立的中心柱/基座上。這種預緊力產生了一個剛性結構，具有良好的頻率響應和更大的機械完整性。由于靈敏軸與安裝表面不一致，不利的環境條件(如基極應變和熱瞬變)不會像其他設計中那樣產生假信號。
