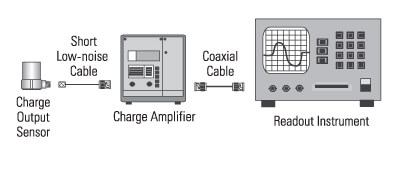

典型的電荷放大測量系統如下圖3所示。

　　圖3：典型的充電放大系統

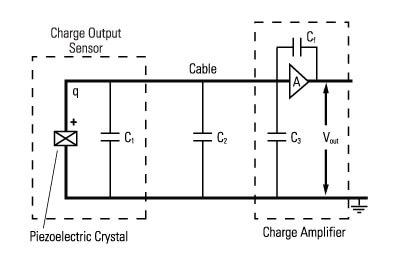

　　圖4顯示了電荷放大系統的示意圖，包括傳感器，電纜和電荷放大器。再一次，絕緣電阻(信號和地之間的電阻)假設很大(> 1012歐姆)，因此不是如圖所示。

　　圖4：電荷放大系統原理圖

　　在該系統中，輸出電壓僅取決于輸入電荷q與反饋電容器Cf的比率，如公式3所示。因此，具有高電荷輸出的人工極化多晶陶瓷是用于此類系統。

　　V out = q / C f(等式3)

　　使用傳統的電荷放大系統存在嚴重的局限性，特別是在現場環境中或在傳感器和放大器之間驅動長電纜時。***先，電荷放大器輸出端的電噪聲與總系統電容(C1 + C2 + C3)與反饋電容(Cf)的比值直接相關。因此，應該限制電纜長度，如電壓模式系統中的情況。其次，由于傳感器輸出信號是高阻抗類型，必須使用特殊的低噪聲電纜來減少電纜運動(摩擦電效應)產生的電荷以及由過多的RFI和EMI引起的噪聲。

　　此外，必須注意避免電荷放大器輸入端的絕緣電阻降低，以避免信號漂移的可能性。這通常會妨礙在惡劣或骯臟的環境中使用此類系統，除非采取大量措施來密封所有電纜和連接器。

　　雖然與電壓模式系統相比，許多性能特征是有利的，但是電荷放大儀器的每通道成本通常非常高。使用高于50或100kHz的電荷放大系統也是不切實際的，因?yàn)榉答侂娙萜骶哂懈哂谠摲秶臑V波特性。
